Programador de eeprom Modelo Serial RS232 Porta COM do PC DB9 . "Pau que dá em Chico , dá em Francisco!!!" Ponyprog2000
2021-setembro-07
Programador de eeprom Modelo Serial RS232 Porta COM do PC DB9 . "Pau que dá em Chico dá em Francisco!!!"
*****este imagem aqui abaixo para arte serigrafica
link do programa upado no site mega.nz
Projeto link abaixo:
Dados de eeprom TV LG CRT TUBO
OBS: Nao esqueça de ativar a porta (COM) Em que seu programador esta conectado caso contrario o programador nao funcionaŕa!!!
software download+arquivos +pdf+projeto link abaixo!!!
link1:
projeto link abaixo !!!
download deste projeto click aqui link abaixo!!!!
https://mega.nz/folder/4QoBBAoT#U5moEbm8wQy5FssnfNlV-w
Este projeto foi do blog eletrônica Noel
***Minha contribuição foi a criação da PCB ,até então inexistente onde sua montagem era feita na na capinha do conector DB9 Que era muito mais complicada, então segue a montagem do mesmo.
A eeprom em questão a ser copiada ou gravada ( Reprogramada) é a eeprom modelo DiP 8 de 8 pinos sendo este programador próprio e especifico para esssa EEPROM a linha (24c) apenas.
*** Este programador não programa BIOS de PC pois o tipo de comunicação da eeprom flash SPi e os pinos são incompatíveis com as BIOS de PC.
Este programador lê salva e programa (copia) eeproms seriais da linha (24cxxx). Que vai dá 24c01 á 24c16w ou 24c16wp ou 24c512 á cima..
Antes de fazer uma programação certifique -se de que sua eeprom esteja funcionando perfeitamente ...de preferência use uma eeprom nova para efetuar a programação , certifique-se também dos dados a serem programados dentro da eeprom não estarem corrompido que não funciona ,isso acontece muito com dados de eeproms que sai baixados da internet sem uma procedência,procedência duvidosa.
Eeproms podem ser Reprogramadas até
1 milhão de vezes ,mas, salvo defeito eletrônico interno da mesma que pode causar falha de funcionamento ou até queimar por estática ou curto circuito no circuito em que ela trabalha , defeito causado na mesma pela retirada repetitiva da eeprom do circuito e até o aquecimento excessivo do ferro de soldar nos terminais da mesma . Curtos circuitos também são comuns causar defeito na eeprom e curto entre os pino (8) ( alimentação) e os pinos 5 e 6 de data e clock.
*** Alguns espertalhões do ramo de manutençãoeletronica fazem isso pra prejudicar o cliente e ganhar uma grana.
Eeproms são como pendriveres , cada qual , tem seu tamanho iinterno , capacidade de armazenamento de dados interno distintas diferentes, ou seja, tem espaço de armazenamento de dados que varia do menor ao maior .
Recomenda-se no caso de uma cópia de uma eeprom ou substituição ultilizar a eeprom por padrão a 24c16w ou a 24c16wp eeprom acima disso ultilizar da 24c512 ou a 24c128 víde o datasheet da eeprom que vai ser substituída para saber o tamanho interno em Megabytes de armazenamento.
O tamanho interno da eeprom varia de alguns kbytes de armazenamento a megabyte. No caso de uma eeprom 24c512 que comporta 512 kbytes de dados sendo uma das maiores em espaço interno de armazenamento.
O software de programação a ser ultilizando com este programador é o ponyprog2000 do site do desenvolvedor o
Onde pode ser feito o download do software do programador.
Segue imagens do programador e informações a respeito.

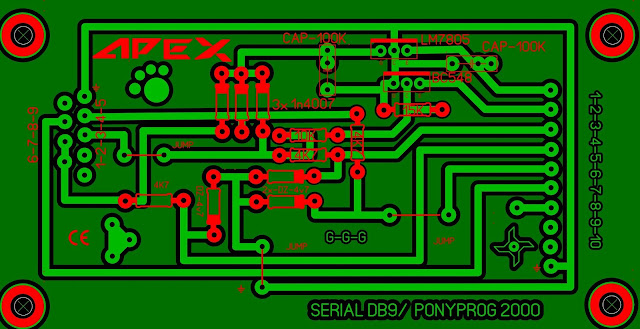

Este é o projeto refeito ,desenvolvido, no circuit-wiz versão mais avançada e recente do PCB-WIZARD.
Para conferir a versao completa click no link á baixo !!!!
Este é o link de download da PCB Feito no circuit-wiz e este em formato (.cwz)
software do programador!!! abaixo!!!
Software e detalhes sobre o programador em .doc.
Alguns DADOS de eeprom para testes
Este é o software para a programação das eeprons o ponyprog2000.
Exemplo de eeprom em uma memória RAM de PC (COMPUTADOR)
Este é o esquema do programador projetado por Abraham Herrera de Caracas na Venezuela ....segundo o site do desenvolvedor o projeto é open-source.
E gratuito pra confecção pra si mesmo ou venda por ser open -source.
O programador pode ser ultilizando euma placa Pci modelo x1 Com entrada DB9 (09) pinos como esta ou uma Pci comum.
Em algumas placas de PC (computador) antigo está entrada já vem na placa ( on-board).
Pode- também adquirir um adaptador (interface conversora) de USB Para entrada DB9 como este da imagem à baixo.
Mais informações à respeito abaixo.
Leitura sobre eeprom:
EEPROM
Utilização da EEPROM
Os televisores modernos utilizam as memórias do tipo EEPROM para armazenar as características próprias do aparelho. Por exemplo: o tamanho em polegadas se possui áudio estéreo ou não, os sistemas de cores utilizados, se tem entrada AV1, AV2...YUV, memória dos canais sintonizados e outras características do modelo.
Alem disso substitui os ajustes mecânicos da geometria como altura vertical, linearidade vertical, freqüência vertical, posição horizontal, freqüência horizontal, e outros como AGC, AFT, RGB etc...Convém lembrar aqui que utilizamos o MODO DE SERVIÇO para efetuar todo estes ajustes que ficam gravados na memória.
A memórias “EEPROM” podem causar diversas falhas nos aparelhos desde não ligar, estar sem som, funcionar sem cores, geometria alterada, não sintonizar certos canais, o que será resolvido com a substituição da mesma e conseqüentemente refazer todos os ajustes necessários seguindo o manual do fabricante.
As falhas nas memórias podem ser provocadas por diversas causas: soldas com mau contato, pela alimentação da fonte de 5V, por descarga atmosférica, e até mesmo pelo próprio componente com defeito.
O ideal na hora de trocar a EEPROM é que se tenha em mãos uma já gravada com as características do modelo do aparelho a ser reparado, tornando o serviço mais rápido e simples. Podemos comprar uma do serviço autorizado ou simplesmente comprar uma que esteja vazia e gravarmos os dados.
Como funciona o programador de EEPROM.
O programador é um dispositivo que se conecta a porta serial de um computador PC. Necessitamos de um software para ele funcione corretamente. Através deste software podemos copiar os dados de uma memória original (já gravada) para guardar em uma pasta formando nosso banco de dados ou podemos transferir os dados de um banco de dados para uma EEPROM vazia.
Obtendo o Programa.
Você pode obter este software, Pony-Prog, em português na Internet em.
lancos.com
Vá em download clique em “pony progr”, clique em salvar e escolha o local e pronto, agora você já tem o pony programa em português.
Montando o programador de EEPROM
Abaixo temos o diagrama do programador de EEPROM para as memórias do tipo 24Cxx, 24LCxx, versão para porta serial, de autoria de Herrera Abraham.
A montagem será feita dentro de um plug DB9.
Abrindo o plug você tem duas capas e o soquete de 9 pinos, monte uma parte do circuito na capa e a outra no soquete, para depois unir as duas partes.
1-) Na capa você vai usar os seguintes componentes: Um soquete de 8 pinos (DIP8), um LED (miniatura), 3 diodos zener de 4,7V, um capacitor de 0.1uF, um capacitor eletrolítico de 47uf/10V e fio rígido nu para fazer as ligações necessárias.
Agora com uma ferramenta de ponta bem fina faça os furos do soquete e do LED, coloque cada uma em seu lugar.Conforme o diagrama do circuito ligue os pinos 1,2,3,4 e 7 do soquete à massa, aproveitando para dobras os pinos sobre o fio nu travando assim o DIP8, agora solde os terminais e os demais componentes conforme o desenho da abaixo
2-) Segunda parte da montagem. Agora solde os anodos dos 3 diodos 1N4148, nos pinos 3,4 e 7 do soquete, solde um resistor de 4K7 do pino 4 ao pino 8 e o outro resistor 4K7 no pino 7 deixando uma extremidade livre. Agora uma os três catodos dos diodos em um único ponto soldando ai um resistor de 390R, faça as ligações mais curtas possíveis.
3-) Utilize agora fios flexíveis para fazer a ligação dos dois circuitos: Uma o pino 5 do soquete à massa do circuito da capa, o pino 8 do soquete ao pino 5 do terminal da EEPROM, a ponta livre do resistor de 4k7 ao pino 6 da EEPROM e o resistor de 390R ao anodo do LED. Pronto, a montagem esta terminada.
Instalando o PonyProg.
Agora você já tem o seu copiador de EEPROM e o programa PonyProg, vamos instalar o programa.
Dê dois chiques com o botão direito do mouse sobre o SetupPony.
Surgira em sua tela a mensagem:
Escolha sim para continuar a instalação, na próxima tela escolha NEXT.
Escolha Yes.
E agora Next.
E finalizando escolha na próxima tela Finish, pronto você já pode copiar e gravar as suas EEPROM.
Trabalhando com o gravador de EEPROM:
Vamos lá, conecte o seu gravador na entrada serial do seu PC, é necessário que você conecte uma memória no soquete do gravador. Vá até o menu INICIAR, procure em Programas o arquivo PonyProg, agora clique no ícone do programa em seguida irá abrir a seguinte tela.
Clicando agora em Ok você vai para a seguinte tela, informando que você necessita de fazer uma calibragem do gravador, clique novamente em ok.
Agora você tem a seguinte tela informando que há necessidade de você fazer um setup no Menu de Opções antes de rodar o programa.
Em seguida vá Até o menu Options e faça os ajustes necessários.
Em Setup escolha a porta serial que você vai utilizar.
Em calibração se tudo estiver coreto você vai receber a mensagem: “calibration OK “
Exemplo de um banco de dados
Vamos agora ler o conteúdo de uma EEPROM, aquela que você conectou no gravador clique sobre o ícone:
Ai está um exemplo de um banco de dados gravado em uma EEPROM e tem uma mensagem dizendo que você obteve sucesso na leitura dos dados, clique em OK.
Se você quiser pode através do menu ”File” escolher um local no seu HD e gravar estes dados: (save as...)
No mesmo menu “File” com a opção “Open” vá até o seu banco de dados “Minhas Pony” e escolha um arquivo para abrir ai você vai ver a seguinte tela:
O mais importante vem agora, você vai gravar os dados na sua EEPROM que está vazia, ou com dados antigos que serão substituídos, utilize o ícone:
e logo você vai ver a tela: Com uma mensagem perguntando se você tem certeza que quer gravar os dados na EEPROM
Clique em OK, pronto você já está com sua EEPROM completa pronta para ser utilizada.
Repita varias vezes este exemplo até que fique bem familiarizado com o programa.
Espero que você aproveite bem esta nova ferramenta.
Até a próxima, se Deus quiser.
Nao recomendo o programador ch341A comprei um pra teste nao funciona nao programa e ainda queima a eeprom
Utilização da EEPROM
Os televisores modernos utilizam as memórias do tipo EEPROM para armazenar as características próprias do aparelho. Por exemplo: o tamanho em polegadas se possui áudio estéreo ou não, os sistemas de cores utilizados, se tem entrada AV1, AV2...YUV, memória dos canais sintonizados e outras características do modelo.
Alem disso substitui os ajustes mecânicos da geometria como altura vertical, linearidade vertical, freqüência vertical, posição horizontal, freqüência horizontal, e outros como AGC, AFT, RGB etc...Convém lembrar aqui que utilizamos o MODO DE SERVIÇO para efetuar todo estes ajustes que ficam gravados na memória.
A memórias “EEPROM” podem causar diversas falhas nos aparelhos desde não ligar, estar sem som, funcionar sem cores, geometria alterada, não sintonizar certos canais, o que será resolvido com a substituição da mesma e conseqüentemente refazer todos os ajustes necessários seguindo o manual do fabricante.
As falhas nas memórias podem ser provocadas por diversas causas: soldas com mau contato, pela alimentação da fonte de 5V, por descarga atmosférica, e até mesmo pelo próprio componente com defeito.
O ideal na hora de trocar a EEPROM é que se tenha em mãos uma já gravada com as características do modelo do aparelho a ser reparado, tornando o serviço mais rápido e simples. Podemos comprar uma do serviço autorizado ou simplesmente comprar uma que esteja vazia e gravarmos os dados.
Como funciona o programador de EEPROM.
O programador é um dispositivo que se conecta a porta serial de um computador PC. Necessitamos de um software para ele funcione corretamente. Através deste software podemos copiar os dados de uma memória original (já gravada) para guardar em uma pasta formando nosso banco de dados ou podemos transferir os dados de um banco de dados para uma EEPROM vazia.
Obtendo o Programa.
Você pode obter este software, Pony-Prog, em português na Internet em.
lancos.com
Vá em download clique em “pony progr”, clique em salvar e escolha o local e pronto, agora você já tem o pony programa em português.
Montando o programador de EEPROM
Abaixo temos o diagrama do programador de EEPROM para as memórias do tipo 24Cxx, 24LCxx, versão para porta serial, de autoria de Herrera Abraham.
A montagem será feita dentro de um plug DB9.
Abrindo o plug você tem duas capas e o soquete de 9 pinos, monte uma parte do circuito na capa e a outra no soquete, para depois unir as duas partes.
1-) Na capa você vai usar os seguintes componentes: Um soquete de 8 pinos (DIP8), um LED (miniatura), 3 diodos zener de 4,7V, um capacitor de 0.1uF, um capacitor eletrolítico de 47uf/10V e fio rígido nu para fazer as ligações necessárias.
Agora com uma ferramenta de ponta bem fina faça os furos do soquete e do LED, coloque cada uma em seu lugar.Conforme o diagrama do circuito ligue os pinos 1,2,3,4 e 7 do soquete à massa, aproveitando para dobras os pinos sobre o fio nu travando assim o DIP8, agora solde os terminais e os demais componentes conforme o desenho da abaixo
2-) Segunda parte da montagem. Agora solde os anodos dos 3 diodos 1N4148, nos pinos 3,4 e 7 do soquete, solde um resistor de 4K7 do pino 4 ao pino 8 e o outro resistor 4K7 no pino 7 deixando uma extremidade livre. Agora uma os três catodos dos diodos em um único ponto soldando ai um resistor de 390R, faça as ligações mais curtas possíveis.
3-) Utilize agora fios flexíveis para fazer a ligação dos dois circuitos: Uma o pino 5 do soquete à massa do circuito da capa, o pino 8 do soquete ao pino 5 do terminal da EEPROM, a ponta livre do resistor de 4k7 ao pino 6 da EEPROM e o resistor de 390R ao anodo do LED. Pronto, a montagem esta terminada.
Instalando o PonyProg.
Agora você já tem o seu copiador de EEPROM e o programa PonyProg, vamos instalar o programa.
Dê dois chiques com o botão direito do mouse sobre o SetupPony.
Surgira em sua tela a mensagem:
Escolha sim para continuar a instalação, na próxima tela escolha NEXT.
Escolha Yes.
E agora Next.
E finalizando escolha na próxima tela Finish, pronto você já pode copiar e gravar as suas EEPROM.
Trabalhando com o gravador de EEPROM:
Vamos lá, conecte o seu gravador na entrada serial do seu PC, é necessário que você conecte uma memória no soquete do gravador. Vá até o menu INICIAR, procure em Programas o arquivo PonyProg, agora clique no ícone do programa em seguida irá abrir a seguinte tela.
Clicando agora em Ok você vai para a seguinte tela, informando que você necessita de fazer uma calibragem do gravador, clique novamente em ok.
Agora você tem a seguinte tela informando que há necessidade de você fazer um setup no Menu de Opções antes de rodar o programa.
Em seguida vá Até o menu Options e faça os ajustes necessários.
Em Setup escolha a porta serial que você vai utilizar.
Em calibração se tudo estiver coreto você vai receber a mensagem: “calibration OK “
Exemplo de um banco de dados
Vamos agora ler o conteúdo de uma EEPROM, aquela que você conectou no gravador clique sobre o ícone:
Ai está um exemplo de um banco de dados gravado em uma EEPROM e tem uma mensagem dizendo que você obteve sucesso na leitura dos dados, clique em OK.
Se você quiser pode através do menu ”File” escolher um local no seu HD e gravar estes dados: (save as...)
No mesmo menu “File” com a opção “Open” vá até o seu banco de dados “Minhas Pony” e escolha um arquivo para abrir ai você vai ver a seguinte tela:
O mais importante vem agora, você vai gravar os dados na sua EEPROM que está vazia, ou com dados antigos que serão substituídos, utilize o ícone:
e logo você vai ver a tela: Com uma mensagem perguntando se você tem certeza que quer gravar os dados na EEPROM
Clique em OK, pronto você já está com sua EEPROM completa pronta para ser utilizada.
Repita varias vezes este exemplo até que fique bem familiarizado com o programa.
Espero que você aproveite bem esta nova ferramenta.
Até a próxima, se Deus quiser.
Nao recomendo o programador ch341A comprei um pra teste nao funciona nao programa e ainda queima a eeprom
